S-PCLNR/L Binnenboorbeitel

ZCC-CT

De S-PCLNR/L beitelhouder is een veel ingezette binnenboorbeitel en heeft een snij- hoek van 95°.Geschikt voor inwendig langsdraaien en voor hoeken groter dan 90°. Geschikt voor negatieve wisselplaten van het type CNMG en heeft 4 effectieve snijkanten en een tophoek van 80°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

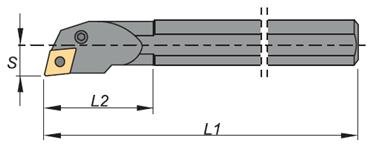

Rechtse uitvoering afgebeeld

De wisselplaten gaan per 10 stuks
  Afmetingen   Onderleg plaat Sleutel Kantelpen Veer Schroef Sleutel Kantelpen Schroef
Artikelnummer D S L1 L2 A Prijs
S25T-PCLNL 12
 25 17 300 40 32 € 103.93 LEM6X13,4A WH25L L4A
S25T-PCLNR 12
 25 17 300 40 32 € 103.93 LEM6X13,4A WH25L L4A
S32U-PCLNL 12
 32 22 350 50 44 € 105.06 C12APB WH30L L4 SP4 LEM8X21
S32U-PCLNR 12
 32 22 350 50 44 € 105.06 C12APB WH30L L4 SP4 LEM8X21

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
CNMG 120404-DM-YBC152F
€8.78
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
CNMG 120408-PM-YBC252F
€8.78
AfbeeldingSnedediepte (ap) 0,5-3,5 mm
Voeding (F) = 0,2-0,5 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
CNMG 120404-EF-YBG205
€8.26
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
CNMG 120408-EM-YBM253F
€8.78
AfbeeldingSnedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,12-0,28 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
CNMG 120408-PM-YBD152
€8.34
AfbeeldingSnedediepte (ap) 0,2-2,0 mm
Voeding (F) = 0,1-0,3 mm/omw
160m/min (140-180)

160m/min (140-180)
CNMG 120408-PM-YBD152
€8.34
AfbeeldingSnedediepte (ap) 0,5-4,0 mm
Voeding (F) = 0,2-0,5 mm/omw
120m/min (100-140)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
160m/min (140-180)
CNEG 120404-NF-YBG102
€8.95
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (100-140)

80m/min (40-90)
CNMG 120408-NM-YBG105
€8.19
AfbeeldingSnedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,12-0,20 mm/omw
120m/min (110-130)
