PWLNR/L Beitelplaathouder

ZCC-CT

De PWLNR/L beitelhouder is een veel ingezette beitelhouder en voorzien van een spankap en heeft een snij- hoek van 95°. Voor langsdraaien en voor hoeken groter dan 90°. Geschikt voor negatieve wisselplaten van het type WNMG en heeft  6 effectieve snijkanten en een tophoek van 80°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

Rechtse uitvoering afgebeeld

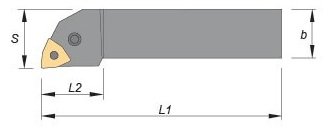

  Afmetingen   Schroef Kantelpen Veer Sleutel
Artikelnummer b x b S L1 L2 Prijs
PWLNL 2020 K08
20x20 25 125 26 44.91 LEM8X21 L4 SP4 WH30L
PWLNL 2525 M08
25x25 32 150 26 44.91 LEM8X21 L4 SP4 WH30L
PWLNR 2020 K08
20x20 25 125 26 44.91 LEM8X21 L4 SP4 WH30L
PWLNR 2525 M08
25x25 32 150 26 44.91 LEM8X21 L4 SP4 WH30L

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
WNMG 080408-DM-YBC152F
€9.98
Afbeelding
Snedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
WNMG 080408-PM-YBC252F
€9.98
Afbeelding
Snedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,2-0,5 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
WNMG 080408-EF-YBM153F
€9.98
Afbeelding
Snedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
WNMG 080408-EM-YBM253F
€9.98
Afbeelding
Snedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,12-0,28 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
WNMG 080408-PM-YBD152
€9.31
Afbeelding
Snedediepte (ap) 0,2-2,0 mm
Voeding (F) = 0,1-0,3 mm/omw
160m/min (140-180)

160m/min (140-180)
WNMG 080408-PM-YBD152
€9.31
Afbeelding
Snedediepte (ap) 0,5-4,0 mm
Voeding (F) = 0,2-0,5 mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
160m/min (140-180)
WNEG 080404-NF-YBG102
€9.40
Afbeelding
Snedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (100-140)

80m/min (40-90)
WNMG 080408-NM-YBG105
€9.22
Afbeelding
Snedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,12-0,20 mm/omw
120m/min (110-130)
