SVJBR/L Beitelplaathouder

ZCC-CT

De SVJBR/L beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 93°. Voor langsdraaien en voor hoeken groter dan 40°. Geschikt voor positieve wisselplaten van het type VBMT en heeft  2 effectieve snijkanten en een tophoek van 35°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

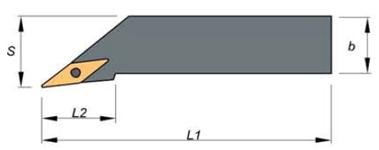

Rechtse uitvoering afgebeeld
  Afmetingen   Schroef Onderleg plaat Onderleg plaat schroef Sleutel
Artikelnummer L2 L1 S b x b Prijs
SVJBL 2020 M16
 41 125 25 20x20 € 44.91 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJBL 2525 M16
 41 150 32 25x25 € 44.91 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJBR 2020 K16
 41 125 25 20x20 € 44.91 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJBR 2525 M16
 41 150 32 25x25 € 44.91 I60M3,5X12 V16BS SM5X8,65A WT15IP

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
VBMT 160404-HM-YBC152F
€11.46
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-240)
160m/min (140-180)
260m/min (220-300)
VBMT 160408-HM-YBC252F
€11.46
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (180-240)
VBMT 160404-EF-YBM153F
€11.46
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
VBMT 160408-EM-YBG205F
€11.46
AfbeeldingSnedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,1 -0,25 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
VBMT 160408-HM-YBD102F
€11.46
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
VBMT 160408-HM-YBD152F
€11.46
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
140m/min (120-160)
