S-SCLCR/L 09 Binnenboorbeitel

ZCC-CT

De S-SCLCR/L beitelhouder is een veel ingezette binnenboorbeitel en heeft een snij- hoek van 95°.Voor inwendig langsdraaien en voor hoeken groter dan 90°,met een maximale uitsteeklengte van 3 x D. Geschikt voor positieve wisselplaten van het type CCMT en heeft 2 effectieve snijkanten en een tophoek van 80°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

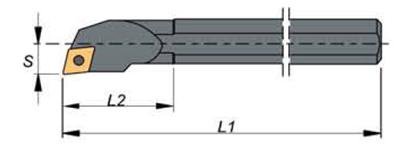

Rechtse uitvoering afgebeeld
  Afmetingen   Schroef Sleutel Schroef
Artikelnummer D S L1 L2 A Prijs
S12M-SCLCL 09
 12 9 150 25 16 € 43.88 I60M3,5X8 WT15IP
S12M-SCLCR 09
 12 9 150 25 16 € 43.88 I60M3,5X8 WT15IP
S16M-SCLCL 09
 16 11 150 32,5 20 € 53.97 I60M3,5X8 WT15IP
S16M-SCLCR 09
 16 11 150 32,5 20 € 53.97 I60M3,5X8 WT15IP
S20S-SCLCL 09
 20 13 250 38 25 € 80.34 I60M3,5X8 WT15IP
S20S-SCLCR 09
 20 13 250 38 25 € 80.34 I60M3,5X8 WT15IP
S25T-SCLCL 09
 25 17 300 45 32 € 103.93 WT15IP I60M4X11X
S25T-SCLCR 09
 25 17 300 45 32 € 103.93 WT15IP I60M4X11X

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
CCMT 09T304-HF-YBC152F
€7.46
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
CCMT 09T308-HM-YBC252F
€7.46
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
CCMT 09T308-EM-YBM153F
€7.46
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
CCMT 09T308-EM-YBM253F
€7.46
AfbeeldingSnedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,1 -0,25 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
CCMT 09T308-HM-YBD152F
€7.48
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
CCMT 09T308-HR-YBD152F
€7.48
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
140m/min (120-160)
CCGX 09T304-LH-YBG102
€9.56
AfbeeldingSnedediepte (ap) 0,2-0,5 mm
Voeding (F) = 0,05-0,12 mm/omw
120m/min (100-140)

80m/min (40-90)
CCGX 09T308-LH-YBG102
€9.19
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,15 mm/omw
120m/min (110-130)


Non-ferro
Koper
Aluminium
Kunststof
500m/min (>500)
CCGX 09T304-LC-YBG101
€9.19
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
500m/min (>500)
CCGX 09T308-LC-YBG101
€9.19
AfbeeldingSnedediepte (ap) 0,2-4,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
