SDJCR/L 07 Beitelplaathouder

ZCC-CT

De SDJCR/L beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 93°. Voor langsdraaien en voor hoeken groter dan 60°. Geschikt voor positieve wisselplaten van het type DCMT en heeft  2 effectieve snijkanten en een tophoek van 55°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

Rechtse uitvoering afgebeeld

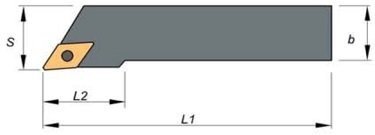

  Afmetingen   Sleutel Schroef
Artikelnummer b x b S L1 L2 Prijs
SDJCL 1010 E07
 10x10 12 70 15 € 35.43 WT07IP I60M2,5X6,5
SDJCL 1212 F07
 12x12 16 80 15 € 35.43 WT07IP I60M2,5X6,5
SDJCL 1616 H07
 16x16 20 100 18 € 43.70 WT07IP I60M2,5X6,5
SDJCR 1010 E07
 10x10 12 70 15 € 35.43 WT07IP I60M2,5X6,5
SDJCR 1212 F07
 12x12 16 80 15 € 35.43 WT07IP I60M2,5X6,5
SDJCR 1616 H07
 16x16 20 100 18 € 43.70 WT07IP I60M2,5X6,5

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
DCMT 070204-HF-YBC152F
€6.00
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
260m/min (220-300)
DCMT 070208-HM-YBC252F
€6.00
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
DCMT 070204-EF-YBM153F
€6.00
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DCMT 070208-EM-YBG205F
€6.00
AfbeeldingSnedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,1 -0,25 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
DCMT 070208-HM-YBD152
€6.00
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DCMT 070208-HM-YBD152
€6.00
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
140m/min (120-160)
DCGX 070204-LH-YBG102
€8.95
AfbeeldingSnedediepte (ap) 0,2-0,5 mm
Voeding (F) = 0,05-0,12 mm/omw
120m/min (100-140)

80m/min (40-90)
DCGX 070204-LH-YBG102
€8.95
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,15 mm/omw
120m/min (110-130)


Non-ferro
Koper
Kunststof
Laaggelegeerd staal C45 C60
500m/min (>500)
DCGX 070204-LC-YBG101
€9.23
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
500m/min (>500)
250m/min (195-310)
500m/min (>500)
DCGX 070204-LC-YBG101
€9.23
AfbeeldingSnedediepte (ap) 0,2-4,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
