S-SDUCR/L 07 Binnenboorbeitel

ZCC-CT

De S-SDUCR/L beitelhouder is een veel ingezette binnenboorbeitel en heeft een snij- hoek van 93°. Voor inwendig langsdraaien en voor hoeken groter dan 60°. Geschikt voor positieve wisselplaten van het type DCMT en heeft 2 effectieve snijkanten en een tophoek van 55°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

Rechtse uitvoering afgebeeld

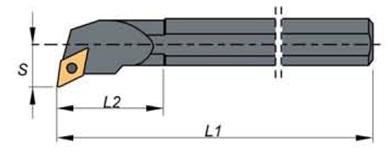

  Afmetingen   Schroef Sleutel Schroef
Artikelnummer D S L1 L2 A Prijs
S10M-SDUCL 07
10 7 150 0 13 41.82 I60M2,5X5,5 WT07IP
S10M-SDUCR 07
10 7 150 0 13 41.82 I60M2,5X5,5 WT07IP
S12M-SDUCL 07
12 9 150 22 16 43.88 WT07IP I60M2,5X6,5
S12M-SDUCR 07
12 9 150 22 16 43.88 WT07IP I60M2,5X6,5
S16M-SDUCL 07
16 11 150 27 20 53.97 WT07IP I60M2,5X6,5
S16M-SDUCR 07
16 11 150 27 20 53.97 WT07IP I60M2,5X6,5

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
DCMT 070204-HF-YBC152F
€6.00
Afbeelding
Snedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
260m/min (220-300)
DCMT 070208-HM-YBC252F
€6.00
Afbeelding
Snedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
DCMT 070204-EF-YBM151F
€6.00
Afbeelding
Snedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DCMT 070208-EM-YBG205F
€6.00
Afbeelding
Snedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,1 -0,25 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
DCMT 070208-HM-YBD152
€6.00
Afbeelding
Snedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DCMT 070208-HM-YBD152
€6.00
Afbeelding
Snedediepte (ap) mm
Voeding (F) = mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
140m/min (120-160)
DCGX 070204-LH-YBG102
€8.95
Afbeelding
Snedediepte (ap) 0,2-0,5 mm
Voeding (F) = 0,05-0,12 mm/omw
120m/min (100-140)

80m/min (40-90)
DCGX 070204-LH-YBG102
€8.95
Afbeelding
Snedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,15 mm/omw
120m/min (110-130)


Non-ferro
Koper
Aluminium
Kunststof
500m/min (>500)
DCGX 070204-LC-YBG101
€9.23
Afbeelding
Snedediepte (ap) 0,2-0,5 mm
Voeding (F) = 0,05-0,12 mm/omw
500m/min (>500)
250m/min (195-310)
500m/min (>500)
DCGX 070204-LC-YBG101
€9.23
Afbeelding
Snedediepte (ap) 0,2-4,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
