SVJCR/L Beitelplaathouder

ZCC-CT

De SVJCR/L beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 93°. Voor langsdraaien en voor hoeken groter dan 40°. Geschikt voor positieve wisselplaten van het type VCMT en heeft  2 effectieve snijkanten en een tophoek van 35°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

Rechtse uitvoering afgebeeld

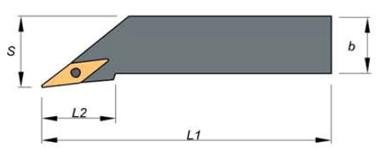

  Afmetingen   Schroef Onderleg plaat Onderleg plaat schroef Sleutel
Artikelnummer b x b S L1 L2 Prijs
SVJCL 1616 H16
 16x16 20 100 36 € 43.67 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJCL 2020 M16
 20x20 25 150 41 € 43.47 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJCL 2525 M16
 25x25 32 150 41 € 48.41 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJCR 1616 H16
 16x16 20 100 36 € 43.67 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJCR 2020 K16
 20x20 25 150 41 € 43.67 I60M3,5X12 V16BS SM5X8,65A WT15IP
SVJCR 2525 M16
 25x25 32 150 41 € 48.41 I60M3,5X12 V16BS SM5X8,65A WT15IP

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
VCMT 160404-EM-YBG205F
€11.62
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
VCMT 160408-EM-YBG205F
€11.62
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
VCMT 160404-EM-YBG205F
€11.62
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
VCMT 160408-EM-YBG205F
€11.62
AfbeeldingSnedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,1 -0,25 mm/omw
120m/min (100-140)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
140m/min (120-160)
VCGX 160404-LH-YBG102
€12.22
AfbeeldingSnedediepte (ap) 0,2-0,5 mm
Voeding (F) = 0,05-0,12 mm/omw
120m/min (100-140)

80m/min (40-90)
VCGX 160408-LH-YBG102
€12.22
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (110-130)


Non-ferro
Koper
Aluminium
Kunststof
500m/min (>500)
VCGX 160404-LC-YBG101
€12.22
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
500m/min (>500)
VCGX 160408-LC-YBG101
€12.22
AfbeeldingSnedediepte (ap) 0,2-4,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
