MTJNR/L Beitelplaathouder



ZCC-CT

De MTJNR/L beitelhouder is een veel ingezette beitelhouder en voorzien van een spankap en heeft een snij- hoek van 93° en geschikt voor langsdraaien en voor hoeken groter dan 70°. Geschikt voor negatieve wisselplaten van het type TNMG en heeft  6 effectieve snijkanten.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

Rechtse uitvoering afgebeeld

De wisselplaten gaan per 10 stuks

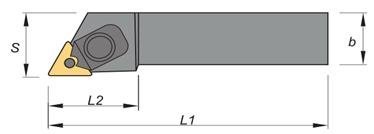

  Afmetingen   Schroef Onderleg plaat Sleutel Pin Klem Schroef
Artikelnummer b x b S L1 L2 Prijs
MTJNR 2020 K16-Z
 20x20 25 125 32 € 46.35 DM6X25 T16BM WH20L TM5X13 C1RD
MTJNL 2020 K16-Z
 20x20 25 125 32 € 46.35 DM6X25 T16BM WH20L TM5X13 C1RD
MTJNR 2525 M16-Z
 25x25 32 150 32 € 50.47 T16BM WH20L TM5X13 C1RD DM6X30
MTJNL 2525 M16-Z
 25x25 32 170 32 € 50.47 T16BM WH20L TM5X13 C1RD DM6X30

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
TNMG 160408-DF-YBC152F
€8.28
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
TNMG 160408-PM-YBC252F
€8.28
AfbeeldingSnedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,2-0,5 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
TNMG 160408-EF-YBM153F
€8.28
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
TNMG 160408-EM-YBM253F
€8.28
AfbeeldingSnedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,12-0,28 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
TNMG 160404-PM-YBD152F
€8.28
AfbeeldingSnedediepte (ap) 0,2-2,0 mm
Voeding (F) = 0,1-0,3 mm/omw
160m/min (140-180)

160m/min (140-180)
TNMG 160408-PM-YBD152F
€8.28
AfbeeldingSnedediepte (ap) 0,5-4,0 mm
Voeding (F) = 0,2-0,5 mm/omw
120m/min (100-140)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
160m/min (140-180)
TNMG 160404-EF-YBG205
€7.53
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (100-140)

80m/min (40-90)
TNMG 160408-EF-YBG205
€7.53
AfbeeldingSnedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,12-0,20 mm/omw
120m/min (110-130)
