QE Afsteekblad

ZCC-CT

Het QEFS afsteekblad is geschikt voor steekplaten van 3 en 4 mm en leverbaar in 26 en 32mm hoogte. Het steekblad is voorzien van enkelzijdige steekplaten van het type ZPFS en ZPGS leverbaar in 3 en 4 mm steekbreedte.

Alle houders worden geleverd met de daarbij behorende onderdelen.

De steekbladen van ZCC-CT zijn afgestemd op de centerhoogte van een steekbladhouder van ZCC-CT.

Dus een steekblad van ZCC-CT in een steekbladhouder van de concurrent geeft een verschil in centerhoogte.

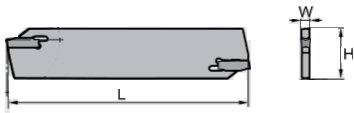

  Afmetingen   Sleutel
Artikelnummer L H W D max Prijs
QEFS26N
 110 26 3 60 € 44.08 W50RL
QEFS32N
 150 32 3 100 € 52.12 W50RL
QEGS26N
 110 26 4 70 € 44.08 W50RL
QEGS32N
 150 32 4 120 € 52.12 W50RL

Materiaal
Vc m/min Enkelzijdige plaat 3mm
Vc m/min Enkelzijdige plaat 4mm
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
140m/min (130-140)
ZPFS 0302MG YBG302
€9.99
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
120m/min (110-130)
105m/min (100-110)
140m/min (130-140)
ZPGS 0402MG YBG302
€10.90
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
120m/min (110-130)
105m/min (100-110)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
90m/min (80-100)
ZPFS 0302MG YBG302
€9.99
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
85m/min (80-90)

90m/min (80-100)
ZPGS 0402MG YBG302
€10.90
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
85m/min (80-90)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
130m/min (110-150)
ZPFS 0302MG YBG302
€9.99
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
110m/min (90-120)

130m/min (110-150)
ZPGS 0402MG YBG302
€10.90
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05 -0,15 mm/omw
110m/min (90-120)
