QFD/QGD Binnensteekhouder

ZCC-CT

De QFD/QGD binnensteekhouder is geschikt voor dubbelzijdige insteekplaten van 3 of 4 mm van het type ZTFD/ZTGD. (wisselplaten separaat bestellen)

De ZTFD/ZTGD-MM hebben een vlakke voorkant om groeven te kunnen steken

Alle houders worden geleverd met de daarbij behorende onderdelen.

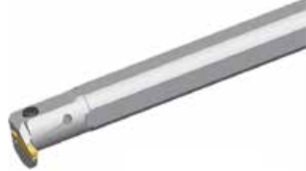

Rechtse uitvoering afgebeeld

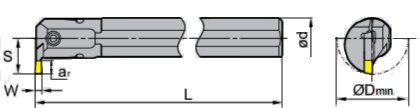

  Afmetingen   Sleutel Schroef Schroef Sleutel
Artikelnummer D min W L S ar d Prijs
C20Q-QFDL05-27
 27 3 180 15.2 5 20 € 88.48 WH30L GB70-85-M4x12
C20Q-QFDR05-27
 27 3 180 15.2 5 20 € 88.48 WH30L GB70-85-M4x12
C25R-QFDL07-33
 33 3 200 20.3 7 25 € 90.90 GB70-85-M5x16 WH40L
C25R-QFDR07-33
 33 3 200 20.3 7 25 € 90.90 GB70-85-M5x16 WH40L
C25R-QGDL08-35
 35 4 200 21.5 8 25 € 93.63 GB70-85-M5x16 WH40L
C25R-QGDR08-35
 35 4 200 21.5 8 25 € 93.63 GB70-85-M5x16 WH40L

Materiaal
Vc m/min Dubbelzijdige plaat 3mm
Vc m/min Dubbellzijdige plaat 4mm
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
140m/min (130-140)
ZTFD 0303MM YB9320
€14.51
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
120m/min (110-130)
105m/min (100-110)
140m/min (130-140)
ZTGD 0404MM YB9320
€15.05
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
120m/min (110-130)
105m/min (100-110)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
90m/min (80-100)
ZTFD 0303MM YB9320
€14.51
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
85m/min (80-90)

90m/min (80-100)
ZTGD 0404MM YB9320
€15.05
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
85m/min (80-90)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
130m/min (110-150)
ZTFD 0303MM YB9320
€14.51
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
110m/min (90-120)

130m/min (110-150)
ZTGD 0404MM YB9320
€15.01
AfbeeldingSnedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
110m/min (90-120)
