PDJNR/L Beitelhouder

ZCC-CT

De PDJNR/L beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 93°. Voor langsdraaien en voor hoeken groter dan 60°. Geschikt voor negatieve wisselplaten van het type DNMG en heeft  4 effectieve snijkanten en een tophoek van 55°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

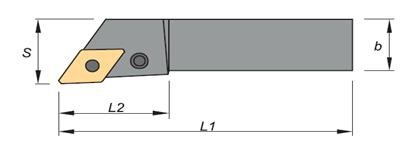

Rechtse uitvoering afgebeeld
  Afmetingen   Schroef Veer Onderleg plaat Kantelpen Sleutel
Artikelnummer b x b S L1 L2 Prijs
PDJNL 2020 K15
 20x20 25 125 35 € 44.91 LEM8X21 SP4 D15AP L4B WH30L
PDJNL 2525 M15
 25x25 32 150 35 € 44.91 LEM8X21 SP4 D15AP L4B WH30L
PDJNR 2020 K15
 20x20 25 125 35 € 44.91 LEM8X21 SP4 D15AP L4B WH30L
PDJNR 2525 M15
 25x25 32 150 35 € 44.91 LEM8X21 SP4 D15AP L4B WH30L

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
DNMG 150608-DF-YBC152F
€12.76
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
DNMG 150608-PM-YBC252F
€12.76
AfbeeldingSnedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,2-0,5 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
DNMG 150608-EF-YBM153F
€12.76
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DNMG 150608-EM-YBM253F
€12.76
AfbeeldingSnedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,12-0,28 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
DNMG 150608-PM-YBD152F
€12.76
AfbeeldingSnedediepte (ap) 0,2-2,0 mm
Voeding (F) = 0,1-0,3 mm/omw
160m/min (140-180)

160m/min (140-180)
DNMG 150608-PM-YBD152F
€12.76
AfbeeldingSnedediepte (ap) 0,5-4,0 mm
Voeding (F) = 0,2-0,5 mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
160m/min (140-180)
DNEG 150604-NF-YBG105
€12.92
AfbeeldingSnedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (100-140)

80m/min (40-90)
DNMG 150608-NM-YBG105
€11.44
AfbeeldingSnedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,12-0,20 mm/omw
120m/min (110-130)
